Vodoměrné šachty

Domovní vodoměrné šachty

Domovní vodoměrná šachta firmy GONAP slouží k připojení vodovodní přípojky k hlavnímu vodovodnímu řadu mimo budovu všude tam, kde nelze vodoměr umístit přímo do budovy, nebo je-li vzdálenost budovy, do které vstupuje vodovodní přípojka, více než 10 m od hranice pozemku (nemovitosti). Šachta se umísťuje obvykle na neveřejném pozemku těsně u hranice s veřejným pozemkem.

Konstrukční řešení
Šachta je navržená v souladu s normou ČSN "Vodovodní přípojky" a navazujícími předpisy. Slouží k osazení hlavního přípojkového uzávěru a vodoměru včetně dalšího manipulačního uzávěru s dostatečným manipulačním prostorem. Vodoměrná šachta je vyrobena z homogenních plastových polypropylénových desek a svařená pomocí nejmodernější svařovací techniky jako uzavřená vodotěsná kruhová jímka. Přístup do manipulačního prostoru šachty je umožněn vstupním průlezem o průměru 700 mm, výšce 300 mm, který je standardně opatřen plastovým (na požádání uzamykatelným) poklopem. Standardně je šachta osazena plastovým žebříkem nebo stupačkami a prostupy pro vodovodní potrubí. Odlišné umístění prostupů a případné zvětšení základních rozměrů vodoměrné šachty je možné provést dle individuálních požadavků zákazníka.

Osazení do terénu
Vodoměrná šachta je určena pro usazení mimo komunikační trasy (v zeleném pásu, v předzahrádce, apod.), do zeminy nad hladinu spodní vody s vyloučením jakéhokoliv jiného zatížení kromě zásypové zeminy. Tam, kde místní podmínky nedovolují usazení mimo komunikační trasy, je možné umístit vodoměrnou šachtu i v chodníku, za předpokladu obsypání betonem po celém jejím obvodu v síle 10 cm. Osazuje se nejlépe na podkladovou betonovou desku v síle 10 cm minimálně 3 m od komunikační trasy. Obsyp se provádí dle stavebních podmínek. V každém případě musí být přes víko položena armovaná betonová deska o síle cca 10-15 cm.

UPOZORNĚNÍ:

Ve vodoměrné šachtě může být umístěno pouze vodovodní potrubí včetně vodoměrné soustavy! Zákazník musí výrobce seznámit s tím, že bude vodoměrná šachta umístěna v komunikační trase, neboť pro tyto případy je třeba šachtu více vyztužit. Je nutné počítat s tím, že víko vodoměrné šachty není určeno k zatěžování.

Výhody vodoměrné šachty

  • jednoduchá montáž
  • 100 % vodotěsnost
  • jednoduchá obsluha
  • vysoká životnost
  • nízká cena

Doprava
Dopravu si může zajistit odběratel sám. V takovém případě je na výrobek poskytnuta sleva. Výše slevy je předmětem samostatné smlouvy. V případě, že je požadován odvoz vozidlem fy GONAP spol. s r.o. je účtovaná cena 8,- Kč / km + DPH. Pro závoz na vzdálenost nad 90km v jednom směru (180km tam a zpět) je účtovaná paušální částka 1.500,- Kč + DPH. Odběratel zajistí složení výrobku na místě určení. Upozornění! Je nutno vyloučit silné mechanické namáhání při dopravě a instalaci.

Záruka
Záruční lhůta na jakost , kompletnost a provedení svařovaného výrobku je 36 měsíců. Vady vzniklé prokazatelně následkem vady materiálu, chybné konstrukce nebo montáže odstraní firma GONAP spol. s r.o. nebo oprávněná servisní firma.

Majitel ( provozovatel ) má právo na bezplatnou opravu za následujících předpokladů: - uplatnění reklamace v době trvání záruční lhůty - zařízení bylo odborně instalováno a připojeno (dle Podmínek pro osazování firmy GONAP) - zařízení nebylo mechanicky poškozeno - na zařízení nebyly provedeny žádné úpravy, opravy nebo neodborná manipulace.

Základní technické údaje

Typ

ŠACHTA

VSTUP

MATERIÁL

DN
(mm)

Výška
(mm)

Potrubí ø
(mm)

Průměr
(mm)

Výška
(mm)

PP deska
(mm)

VŠ 10 1000 1000/1200/1500 25/32/40/50* 700 300 8
VŠ 11 1100 1300 25/32/40/50* 700 300 8
VŠ 12 1200 1000/1200/1500 25/32/40/50* 700 300 8/10
VŠ 15 1500 1000/1200/1500 25/32/40/50* 700 300 10

* bude vyrobeno dle požadavku vyspecifikovaného v objednávce

Příklad označení:

VŠ 10/10
VŠ=vodoměrná šachta,
10/10 = průměr 1000mm
výška válce 1000mm

VŠ 12/15
VŠ=vodoměrná šachta,
12/15 = průměr 1200mm
výška válce 1500mm

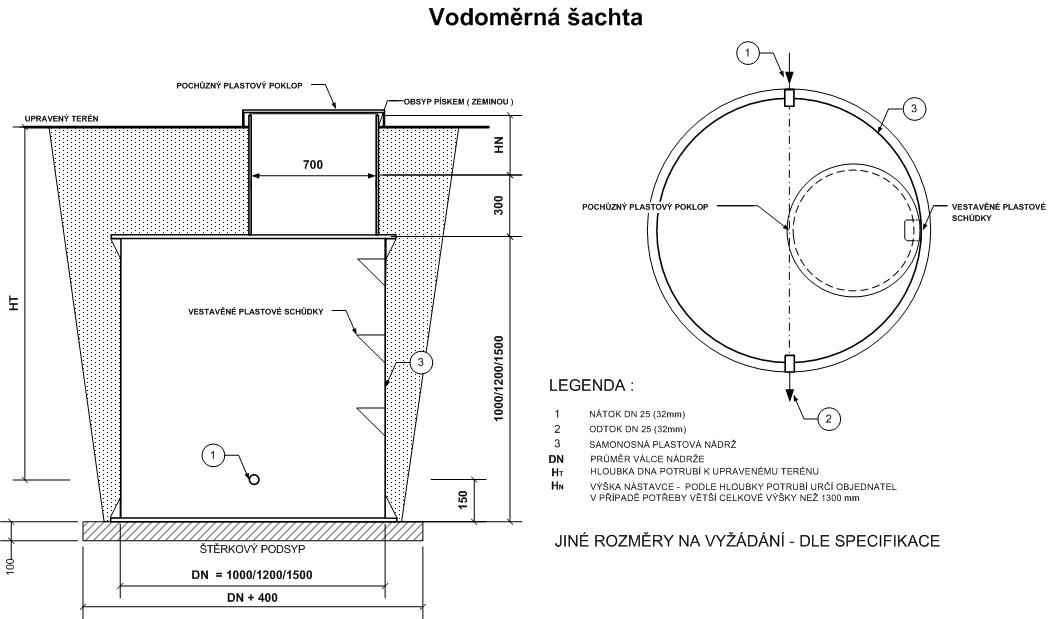

vodomětná šachta

Ostatní údaje, výkres a podmínky pro osazení jsou ke stažení ZDE.



SOUČÁSTÍ DODÁVKY (bez montáže): záruční list, protokol o zkoušce vodotěsnosti, prohlášení o vlastnostech (certifikát)

NEZÁVAZNÁ POPTÁVKA

Soubory ke stažení

CENY VODOMĚRNÉ ŠACHTY GONAP VŠ - 2019 (velikost: 53kB, typ: PDF)

PROSPEKT VODOMĚRNÉ ŠACHTY GONAP VŠ (velikost: 155kB, typ: PDF)
