Zhlaví vrtané studny

Zhlaví vrtané studny - šachta V3

Zhlaví vrtané studny - šachta firmy GONAP
slouží k připojení pažnice vrtané studny k hlavnímu vodovodnímu.
Šachta se umísťuje obvykle na neveřejném pozemku těsně u hranice s veřejným pozemkem.

Konstrukční řešení
Šachta je navržená v souladu s normou ČSN "Vodovodní přípojky" a navazujícími předpisy. Slouží k osazení hlavního přípojkového uzávěru a vodoměru včetně dalšího manipulačního uzávěru s dostatečným manipulačním prostorem. Šachta je vyrobena z homogenních plastových polypropylénových desek a svařená pomocí nejmodernější svařovací techniky jako uzavřená vodotěsná kruhová jímka. Přístup do manipulačního prostoru šachty je umožněn vstupním průlezem o průměru 700 mm, výšce 300 mm, který je standardně opatřen plastovým ( na požádání uzamykatelným ) poklopem. Standardně je šachta osazena plastovým žebříkem nebo stupačkami a prostupy pro vodovodní potrubí. Odlišné umístění prostupů a případné zvětšení základních rozměrů šachty je možné provést dle individuálních požadavků zákazníka.

Osazení do terénu
Šachta je určena pro usazení mimo komunikační trasy (v zeleném pásu, v předzahrádce, apod.), do zeminy nad hladinu spodní vody s vyloučením jakéhokoliv jiného zatížení kromě zásypové zeminy. Tam, kde místní podmínky nedovolují usazení mimo komunikační trasy, je možné umístit šachtu i v chodníku, za předpokladu obsypání betonem po celém jejím obvodu v síle 10 cm. Osazuje se nejlépe na podkladovou betonovou desku v síle 10 cm minimálně 3 m od komunikační trasy. Obsyp se provádí dle stavebních podmínek. V každém případě musí být přes víko položena armovaná betonová deska o síle cca 10-15 cm.

UPOZORNĚNÍ:

V šachtě může být umístěno pouze vodovodní potrubí včetně vodoměrné soustavy! Zákazník musí výrobce seznámit s tím, že bude šachta umístěna v komunikační trase, neboť pro tyto případy je třeba šachtu více vyztužit. Je nutné počítat s tím, že víko šachty není určeno k zatěžování.

Výhody šachty

  • jednoduchá montáž
  • 100 % vodotěsnost
  • jednoduchá obsluha
  • vysoká životnost
  • nízká cena

Doprava
Po dohodě s odběratelem výrobce zabezpečí naložení a dopravu výrobku na místo určení. Odběratel zajistí složení výrobku na místě určení. Upozornění! Je nutno vyloučit silné mechanické namáhání při dopravě a instalaci.

CERTIFIKACE
Šachty jsou vyráběny na základě statických výpočtů. Výrobek byl posuzován Institutem pro testování a certifikací, a.s. ve Zlíně a je certifikován certifikátem výrobku č. 09 0250 V/AO/c ze dne 16.4.2009 vč. následných změn.

Základní technické údaje

Typ

ŠACHTAVSTUP Celková výška šachty
(mm)
MATERIÁL    CENA

DN
(mm)

Výška
(mm)

Pažnice ø
(mm)

Potrubí ø
(mm)

ø
(mm)

Výška
 (mm)

PP deska
(mm)
bez DPH vč.
DPH 21 %

vč.
DPH 15 %
VŠ 10/1010001000125/160*25/32/40/50*7003001300 5 700 Kč6 897 Kč 6 555 Kč
VŠ 10/1210001200125/160*25/32/40/50*7003001500 6 300 Kč7 623 Kč  7 245 Kč
VŠ 11/1011001000125/160*25/32/40/50*7003001300 6 400 Kč7 744 Kč 7 360 Kč
VŠ 11/1211001200125/160* 25/32/40/50*7003001500 7 600 Kč9 196 Kč 8 740 Kč
VŠ 12/1012001000125/160*25/32/40/50*7003001300 7 000 Kč8 470 Kč 8 050 Kč
VŠ 12/1212001200125/160*25/32/40/50*7003001500 7 700 Kč9 317 Kč 8 855 Kč

* bude vyrobeno dle požadavku vyspecifikovaného v objednávce

Poznámka

Na základě podmínek vyspecifikovaných odběratelem výrobce navrhne vyztužení šachty a určí, zda bude třeba použit silnější materiál (10mm). V objednávce je třeba určit průměr a výšku šachty, výšku vstupu (pokud se liší od tabulkové hodnoty), průměr potrubí příp. jiné požadavky.
V případě výskytu spodní vody je třeba informovat výrobce o této skutečnosti předem.

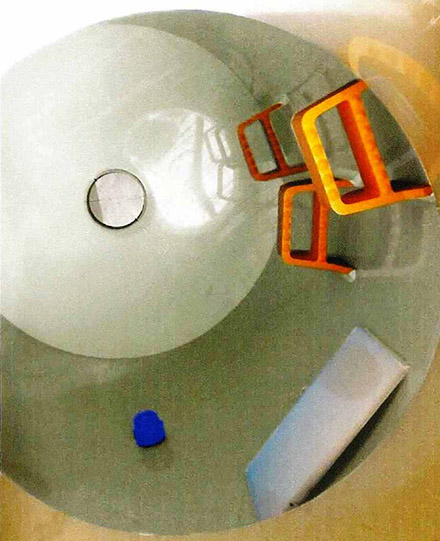

Zhlavi-studny-vnitrek-m

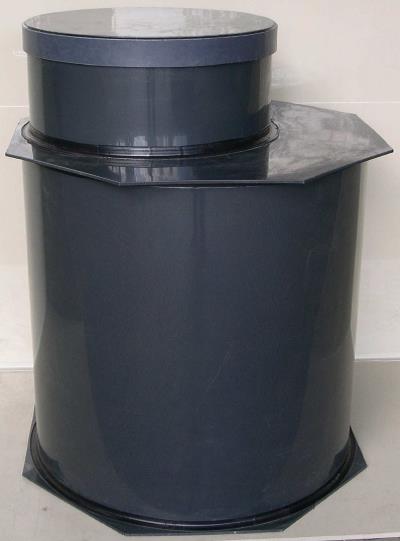

Zhlavi-studny-produkt

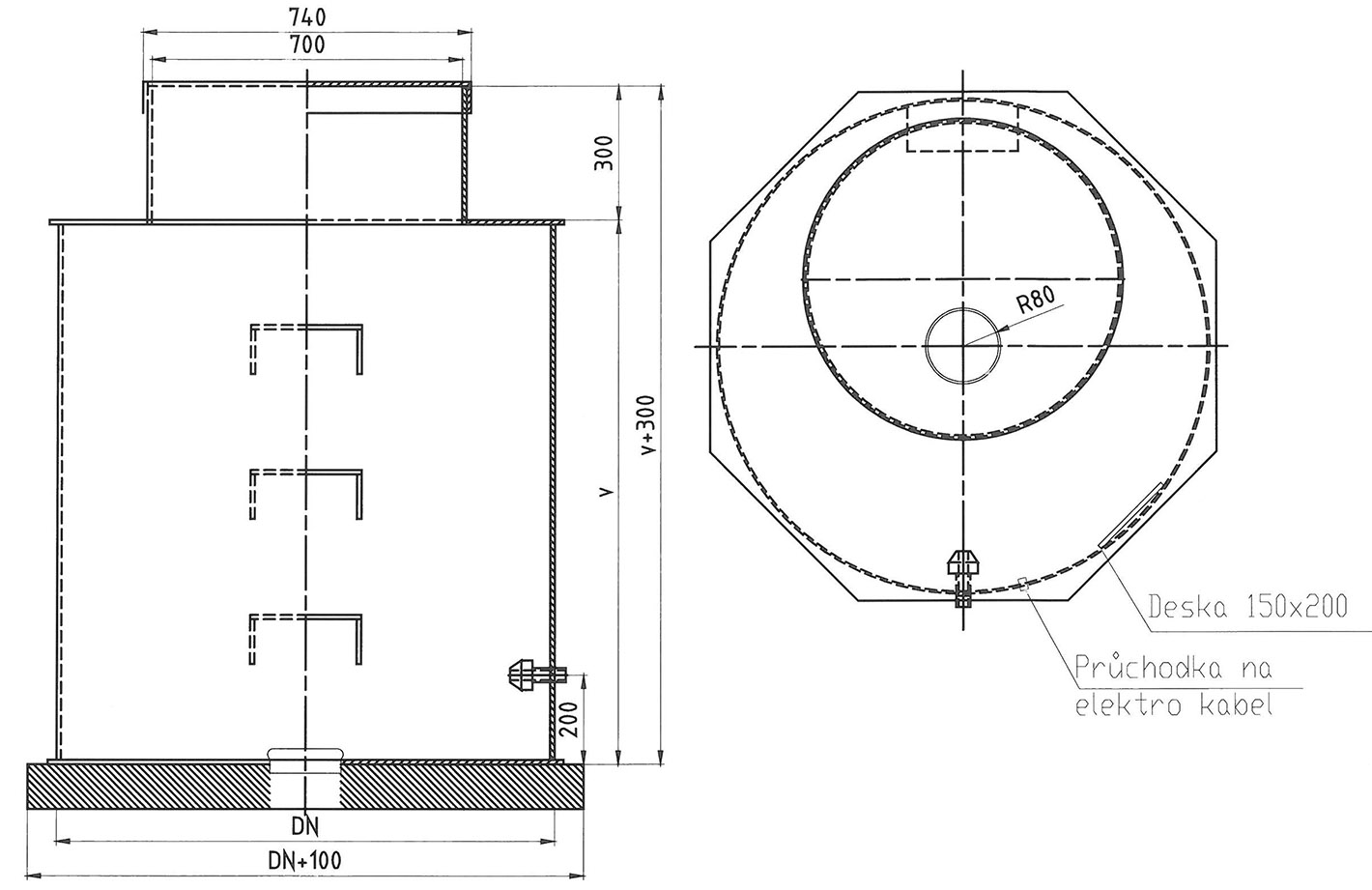

zhlavi-vrtane-studny

Ostatní údaje, výkres a podmínky pro osazení jsou ke stažení ZDE.



SOUČÁSTÍ DODÁVKY (bez montáže): záruční list, protokol o zkoušce vodotěsnosti, prohlášení o vlastnostech (certifikát)

NEZÁVAZNÁ POPTÁVKA

Soubory ke stažení

PROSPEKT ZHLAVÍ VRTANÉ STUDNY - GONAP typ VŠ (velikost: 584kB, typ: PDF)
